室内立面图怎么选择出来，CAD室内装饰设计时，都包含哪些施工图

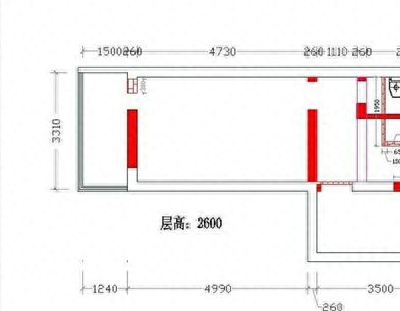

最初的平面图是测量房屋后绘制的第一张图，是后续设计图的基础，标明了房屋的尺寸、层高、原有管线和门洞等细节。通常最先出现问题的就是原始图纸，一旦尺寸测量存在误差，人工费、材料费、管理费以及设计费都会因此增加。若对图纸存有疑虑，在收到图纸后可用卷尺进行大致测量，一般尺寸差异不会太大。

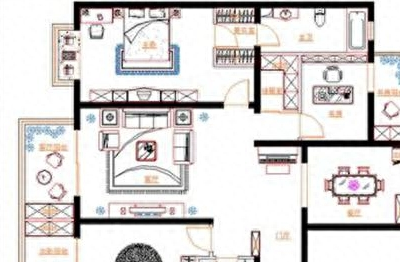

平面设计图体现了周密的规划，这种图纸常被视为衡量设计师技艺高低的标尺。确实，设计图中的家具摆放以水平视角呈现，各个功能区的合理划分以及人性化考量是设计图的核心要素。当然，图中家具的尺寸是否精确，是否妨碍通行都是需要考量的。而一些设计经验欠缺的设计者，往往容易忽略这些细节

墙体改造示意图通常设计师采用斜线标示需要拆除的部分，使用粗重的实线描绘新建的墙体，使得普通人也能明确识别出墙体发生的变更，墙体的调整必须以原始的土木工程图纸为依据，因为承担主要支撑功能的墙体大多不允许随意更改，当前多数新建住宅采用全框架式结构，因此内部墙体的拆除相对安全，许多人装修时会选择将阳台连通，这种做法同样不能忽视承重墙的存在

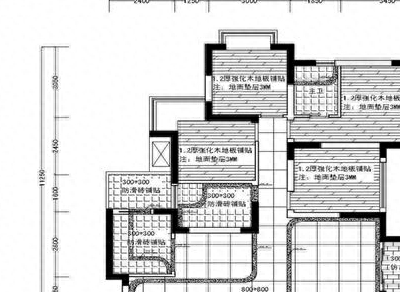

地面材质图通常要标明地面所铺设材料的类型，比如是瓷砖还是地板，并且需要展示铺设的方向、图案设计以及不同材料的分隔线。优秀的设计师在绘制地面材质图时，往往能够准确统计出所使用地砖的具体数量，这样就能确保预算的准确性，同时地板的用量也可以在图纸上进行计算。当然室内立面图怎么选择出来，这些估算的数据只是初步的，实际施工时必须将损耗因素考虑在内，不过这样能够

许多住户在后期使用时都抱怨家中插座不够用，这正是因为当初插座布局图没有规划到位。这张图需要明确标注插座的安装位置和具体数量，同时还要注意避开门窗和家具的位置，否则安装后也是徒劳无功。通常情况下，插座的布置应该首先满足实际使用需求，然后再酌情预留一些备用插座。某些装饰企业为了扩大开销，会额外加装电源接口，这个情况必须留意。

音响线路、电视线路、数据线路以及网络线路均归类为弱电范畴，铺设时需顾及它们彼此间的相互影响。现今多数家庭在装修之际，倾向于增设背景音乐、灯光调控等智能家居配置，建议委托专业的智能家居机构进行规划，他们会提供配套的线路铺设方案。

这张图可以显示天花吊顶的布局和顶部灯具的摆放，需要标明吊顶的平面样式、大小以及离地面的高度。通常吊顶的尺寸标注有两种方法，一种是从地面到顶部的垂直高度，另一种是从屋顶到吊顶下沿的水平距离。

开关的摆放示意图需要标明各个房间到各个开关的距离，还要说明每个开关负责控制的电器设备、灯具等，同时要标明开关的类型，以免安装时产生错误，有时候开关的摆放示意图会和照明平面图绘制在同一个图纸上，对于常用的照明灯具可以设置多条控制线路，这样可以起到节约能源的效果。

供水示意图需清晰展示卫生间、厨房等区域的供水和排水管道的平面布局，同时要注明冷水和热水的具体分布情况。若条件允许，最好能请装修公司无偿提供包含相关标注的光盘资料

节点详图施工里，部分环节作业较为复杂，涉及特定施工手法时，就必须制作相应图纸，图纸上需注明构造规格，并标明用料情况。这类图纸通常由施工方负责解读，设计人员会向施工人员做详细说明。

立面图是呈现房间某个局部从水平方向观察到的剖面形态，设计师通常仅绘制主要墙体的立面图，业主最好应向设计师提出绘制其他墙体立面图的要求，解读立面图时需参照平面布置图，这样观察效果会更明确。
